جوش اتصالات لوله فولادی فرآیندی پیچیده و حیاتی است که در صنایع مختلف از جمله ساخت و ساز، نفت و گاز، و تولید کاربرد گسترده ای دارد. این فرآیند به منظور ایجاد اتصالات محکم و دائمی بین لوله ها یا اتصالات فلزی انجام می شود و از اهمیت بالایی در تضمین عملکرد ایمن و قابل اعتماد سیستم های لوله کشی برخوردار است.
در طول تاریخ، روش های مختلفی برای اتصال لوله های فولادی به یکدیگر ابداع شده است. در گذشته، از روش هایی مانند لحیم کاری و پرچ کاری استفاده می شد، اما با پیشرفت تکنولوژی، جوشکاری به عنوان روشی غالب برای جوش اتصالات لوله فولادی به دلیل مزایای متعدد آن، از جمله استحکام بالا، دوام و قابلیت اطمینان، به اثبات رسیده است.در این مقاله، به معرفی فرآیند جوش اتصالات لوله فولادی ، روش های مختلف جوشکاری و اهمیت صحیح انجام این فرآیند خواهیم پرداخت.
فرآیند جوشکاری:
جوشکاری اتصالات لوله های فولادی به منظور ایجاد اتصال قوی و محکم بین قطعات لوله به کار می رود. این فرآیند شامل ترکیب دو قسمت لوله با استفاده از حرارت و فشار است. فرآیند جوشکاری به صورت متداول با استفاده از قوس الکتریکی بین قطب مثبت الکترود و قطب منفی قطعه کار صورت می گیرد. در حین جوشکاری، قوس الکتریکی باعث ذوب شدن قطعات فلزی و ایجاد اتصال محکم می شود.

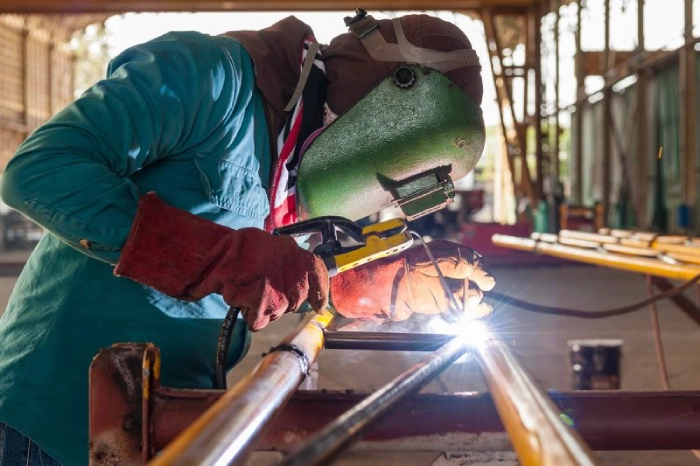

روش های جوشکاری لوله فولادی:
- جوشکاری قوس الکتریکی فلز محافظت شده (Shielded Metal Arc Welding یا SMAW):
در این روش، الکترود با قطب منفی به قطعه کار وصل می شود و با استفاده از قوس الکتریکی، قطعات فلزی ذوب شده و اتصال ایجاد می شود. الکترود همچنین به عنوان پوشش فلز محافظت کننده برای جوشکاری استفاده می شود.
- جوشکاری قوس الکتریکی فلز محافظت شده گازی (Gas Metal Arc Welding یا GMAW):
در این روش، از یک سیم جوش به عنوان الکترود استفاده می شود که گاز محافظت کننده (معمولاً دی اکسید کربن یا آرگون) را از خروجی الکترود تزریق می کند. این گاز محافظت کننده از اکسیژن و رطوبت هوا جلوگیری می کند و باعث ایجاد اتصال قوی و کیفیت بالا می شود.
- جوشکاری قوس الکتریکی فلز محافظت شده پودری (Flux-Cored Arc Welding یا FCAW):
این روش شباهت زیادی به جوشکاری قوس الکتریکی فلز محافظت شده (GMAW) دارد، با این تفاوت که از یک سیم جوش حاوی پودر فلزی به عنوان الکترود استفاده می شود. این پودر فلزی با حرارت قوس الکتریکی ذوب شده و اتصال را تشکیل می دهد.
- جوشکاری قوس الکتریکی زیر پودری (Submerged Arc Welding یا SAW):
در این روش، قوس الکتریکی زیر یک لایه پودر فلزی تشکیل می شود. این لایه پودر باعث محافظت از قوس الکتریکی و جلوگیری از تماس آن با هوا می شود. این روش برای جوشکاری لوله های بزرگ و ضخیم استفاده می شود.
انواع جوش اتصالات لوله فولادی
در ادامه به بررسی متداول ترین انواع جوش اتصالات لوله فولادی می پردازیم:
1.جوشکاری قوس الکتریکی با الکترود روکش‌دار
این روش که به جوشکاری دستی نیز معروف است، رایج‌ت رین روش جوشکاری لوله های فولادی است. در این روش از قوس الکتریکی بین یک الکترود مصرف‌کننده و قطعه کار برای ذوب شدن فلز پایه و ایجاد جوش استفاده می شود. الکترود روکش دار هسته ای فلزی دارد که با ذوب شدن، سرباره محافظی را روی حوضچه مذاب ایجاد می کند.
2.جوشکاری قوس الکتریکی با گاز محافظ
این روش که به جوشکاری MAG یا MIG نیز معروف است، از سیم جوش و گاز محافظ برای ایجاد جوش با کیفیت بالا استفاده می کند. در این روش، گاز محافظ از حوضچه مذاب در برابر اکسیژن هوا محافظت می کند و باعث ایجاد جوشی تمیزتر و قوی تر می شود. از این روش می‌توان برای جوشکاری لوله های فولادی با ضخامت کم تا زیاد استفاده کرد.
3.جوشکاری زیر پودری
مزایای این روش شامل کیفیت جوش بالا، نفوذ عمیق و سهولت استفاده در اتصالات ضخیم می شود. همچنین معایب این روش شامل نیاز به تجهیزات پیشرفته، سرعت جوشکاری پایین تر و هزینه بیشتر در مقایسه با سایر روش ها می شود.
4.چچجوشکاری اصطکاکی
در اینجا از گرمای اصطکاکی ناشی از چرخش سریع یکی از لوله ها برای ذوب شدن فلز پایه و ایجاد جوش استفاده می کند. از این روش برای جوشکاری لوله های فولادی با قطرهای مختلف و ضخامت های بالا استفاده می شود.
اهمیت جوش اتصالات لوله های فولادی:
اتصالات لوله های فولادی باید به طور صحیح و با استفاده از روش های مناسب جوش داده شوند، زیرا اتصالات ضعیف می توانند منجر به مشکلات جدی مانند نشتی، کاهش ضریب ایمنی و کاهش عمر مفید سیستم های لوله کشی شوند. در ضمن جوشکاری نادرست می تواند باعث تغییرات ساختاری در فلزات و تشکیل شکستگی شود که اثرات منفی بر عملکرد و ایمنی سامانه های لوله کشی خواهد داشت.
به علاوه، استفاده از روش های صحیح جوشکاری و مواد جوش صحیح می تواند به تقلیل هزینه ها و زمان مورد نیاز برای تعمیر و نگهداری اتصالات کمک کند. تحقیقات و آزمایشات قبل از جوشکاری، کنترل کیفیت دقیق در حین جوشکاری و انجام آزمون های غیرمخرب پس از جوشکاری نیز از اهمیت بالایی برخوردارند.
مراحل جوش اتصالات لوله فولادی
مراحل جوشکاری لوله های فولادی عموماً شامل مراحل زیر هستند:
جوشکاری اتصالات لوله های فولادی فرآیندی ظریف و حیاتی است که شامل مراحل مختلفی می شود. در این مقاله به شرح مفصل هر یک از این مراحل و نکات مهم مربوط به آنها می پردازیم.
آماده سازی سطوح
این مرحله از اهمیت بالایی برخوردار است، چرا که کیفیت جوشکاری به طور مستقیم به تمیزی و صافی سطوح لوله ها بستگی دارد. در ابتدا باید هرگونه آلودگی، چربی، زنگ زدگی و رنگ از روی سطوح لوله ها زدوده شود. برای این کار می توان از برس های سیمی دستی یا برقی، سمباده و یا حلال های شیمیایی مناسب استفاده کرد. توجه داشته باشید که حلال مورد استفاده باید با نوع فولاد لوله ها سازگار باشد و به آنها آسیبی نرساند.
مونتاژ لوله ها
پس از آماده سازی سطوح و انتخاب روش جوشکاری، نوبت به مونتاژ لوله ها می رسد. لوله ها باید در موقعیت صحیح خود قرار گرفته و به طور دقیق تراز و شاقول شوند. برای این کار می توان از ابزارهای اندازه گیری مانند متر، گونیا و تراز استفاده کرد. برای ثابت نگه داشتن لوله ها در حین جوشکاری از گیره، بست یا جوش نقطه ای استفاده می شود. نوع و تعداد گیره ها یا بست ها به ضخامت لوله ها و نوع اتصال بستگی دارد. جوش نقطه ای باید در فواصل کوتاه و با شدت جریان کم انجام شود تا از تاب برداشتن لوله ها جلوگیری شود.
انجام جوشکاری
دستگاه جوش باید با توجه به نوع الکترود، ضخامت لوله ها و نوع اتصال تنظیم شود. ولتاژ و آمپر صحیح برای ایجاد جوش با کیفیت و نفوذ مناسب ضروری است. دستگاه های جوش مدرن معمولاً دارای تنظیمات اتوماتیک یا نیمه خودکار هستند که می توانند به شما در انتخاب ولتاژ و آمپر مناسب کمک کنند.
الکترود باید با زاویه مناسب و به طور یکنواخت در امتداد درز اتصال حرکت داده شود. سرعت حرکت الکترود باید با توجه به ضخامت لوله ها و نوع اتصال تنظیم شود. حرکت نامناسب الکترود می تواند منجر به عدم نفوذ کافی، ایجاد حفره یا جوش ضعیف شود.
تمیزکاری نهایی
پس از اتمام مراحل جوشکاری و بازرسی، باید محل جوش از هرگونه سرباره، پاشش جوش و سایر آلودگی ها تمیز شود. برای این کار می توان از برس های سیمی، سمباده یا ابزارهای مخصوص تمیزکاری استفاده کرد.
برای کسب اطلاعات برش لوله های فولادی به صورت کاملا استاندارد و ایمن مقاله انواع روش های برش لوله های فولادی را مطالعه کنید.
نکات کلیدی برای انجام فرایند جوش اتصالات لوله فولادی:
در جوشکاری لوله های فولادی، توجه به موارد زیر نیز ضروری است:
– استفاده از تجهیزات ایمنی: در طول جوشکاری لوله های فولادی، باید از تجهیزات ایمنی مناسب مانند کلاه، عینک، دستکش های محافظ، کتان و بوت استفاده کنید تا خطرات احتمالی مانند صدمات حرارتی، آتش سوزی و ایجاد جراحات جلوگیری شود.
– کنترل حرارت: در جوشکاری لوله های فولادی، دمای حرارت مهم است. باید مطمئن شوید که دمای جوشکاری مناسب است و از بیش بودن یا کم بودن حرارت خودداری کنید. همچنین، باید از روش های خنک کردن متناسب استفاده کنید تا جوش ها به طور صحیح خنک شوند.
– کنترل و روشنایی قوس الکتریکی: در طول جوشکاری، باید قوس الکتریکی را به درستی کنترل کنید. قوس باید پایدار و منظم باشد و باید به اندازه کافی روشن باشد تا بتوانید به درستی جوشکاری کنید و کیفیت جوش را بررسی کنید.
– کنترل جریان الکتریکی: جریان الکتریکی مناسب و تنظیم شده به درستی نقش مهمی در کیفیت جوشکاری دارد. باید قبل از جوشکاری جریان الکتریکی را تنظیم کرده و در طول جوشکاری آن را کنترل کنید.

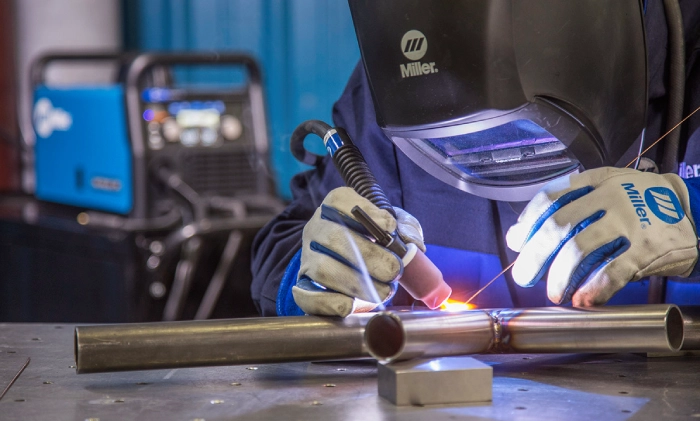

– کنترل نفوذی: در صورت استفاده از روش های جوشکاری نفوذی مانند جوشکاری TIG یا MIG، باید به کنترل عمق نفوذ دقت کنید. باید مطمئن شوید که عمق نفوذ صحیح است و لایه جوش کافی را فراهم می کند.
– آزمون و بازبینی: پس از جوشکاری، باید آزمون های مختلفی مانند آزمون فشار، آزمون رادیوگرافی و آزمون فلزشناسی صورت بگیرد تا اتصالات جوشکاری شده بررسی شوند و کیفیت آنها تأیید شود.
مهم است که در هنگام جوشکاری لوله‌های فولادی، از روش ها و تجهیزات مناسب استفاده کنید و دستورالعمل ها و استانداردهای ایمنی و جوشکاری را رعایت کنید. همچنین تجربه و مهارت کافی در جوشکاری لوله های فولادی نیز مهم است.
شناخت انواع موقعیت جوش اتصالات لوله فولادی:
موقعیت G1:
– لوله به صورت افقی قرار می گیرد.
– جوشکار می تواند لوله را در امتداد محور افقی (X) چرخانده و جوشکاری را انجام دهد.
– جوشکاری اصلی بر روی بالای لوله انجام می شود.
– این موقعیت به عنوان موقعیت پایه و اساسی برای جوشکاری لوله ها محسوب می شود.
موقعیت G2:
– لوله به صورت عمودی قرار می گیرد.
– جوشکار می تواند لوله را در امتداد محور عمودی (Y) چرخانده و جوشکاری را انجام دهد.
– جوشکاری به صورت افقی در کنار لوله صورت می گیرد.
– این موقعیت برای جوشکاری لوله های عمودی استفاده می شود.
موقعیت G5:
– لوله به صورت افقی قرار می گیرد.
– در این موقعیت، لوله نمی تواند بچرخد و ثابت است.
– جوشکار باید در اطراف لوله در جهت عمودی حرکت کند تا جوش کامل شود.
– این موقعیت برای جوشکاری لوله هایی استفاده می شود که نمی توانند در موقعیت 1G قرار بگیرند.
موقعیت G6:
– لوله با زاویه 45 درجه متمایل قرار می گیرد و یک سطح شیب دار ایجاد می کند.
– لوله مانند موقعیت 5G ثابت است.
– جوشکار باید در اطراف لوله حرکت کند تا جوش کامل شود.
– این موقعیت به تخصص و مهارت بیشتری از جوشکاران نیاز دارد و به عنوان یکی از موقعیت های پیچیده تر جوشکاری لوله در نظر گرفته می شود.
استفاده از هر موقعیت جوشکاری بستگی به نوع و شکل لوله، نوع جوش و الزامات فنی و استانداردهای مربوطه دارد. تجربه و آموزش متخصصان جوشکاری در این زمینه بسیار حائز اهمیت است.
سخن پایانی در مورد جوش اتصالات لوله فولادی
جوش اتصالات لوله فولادی فرآیندی پیچیده و حائز اهمیت است که نیاز به مهارت، دانش و تجهیزات مناسب دارد. انتخاب روش جوشکاری صحیح، آماده سازی دقیق سطوح و رعایت نکات ایمنی، از جمله عوامل کلیدی برای ایجاد اتصالات محکم، بادوام و باکیفیت در لوله های فولادی است.
سوالات متداول
- چه نوع روشی برای جوشکاری لوله های فولادی مناسب است؟
انتخاب نوع روش جوش مناسب به عوامل مختلفی از جمله نوع لوله، ضخامت دیواره، جنس، کاربرد نهایی و الزامات کیفی بستگی دارد. - مهارت و تجربه چه نقشی در کیفیت جوشکاری دارد؟
مهارت و تجربه جوشکار نقشی اساسی در کیفیت جوش دارد. جوشکاران ماهر با استفاده از تکنیک های صحیح و تنظیم دقیق پارامترهای جوشکاری می توانند جوش هایی با کیفیت بالا و عاری از عیب ایجاد کنند. - آماده سازی سطوح قبل از جوشکاری چه اهمیتی دارد؟
آماده سازی صحیح سطوح لوله ها قبل از جوشکاری از ایجاد عیوب در جوش مانند ترک، تخلخل و سرباره جلوگیری می کند. سطوح لوله ها باید تمیز، خشک و عاری از هرگونه آلودگی، چربی، رنگ یا زنگ زدگی باشند.
